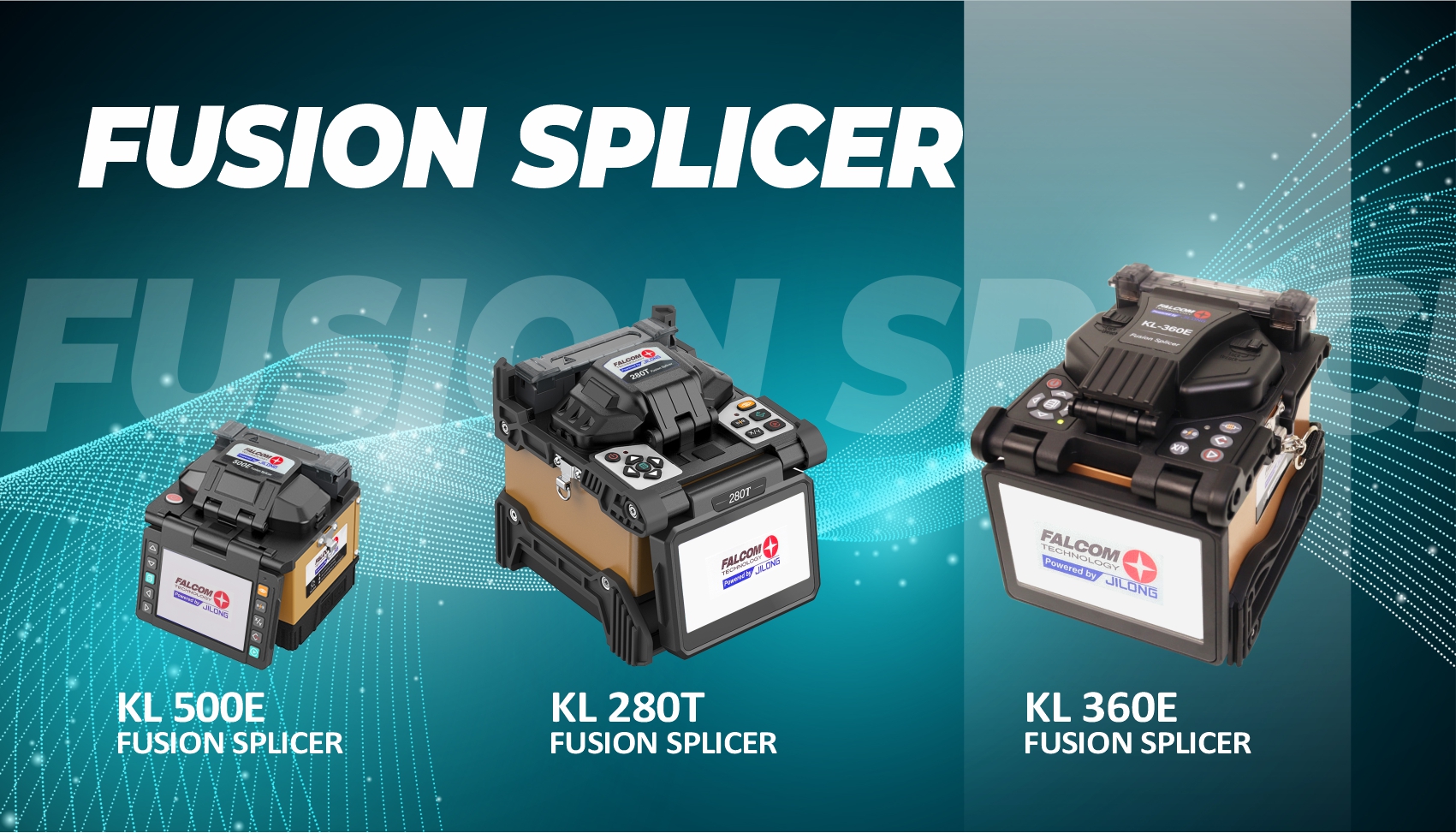

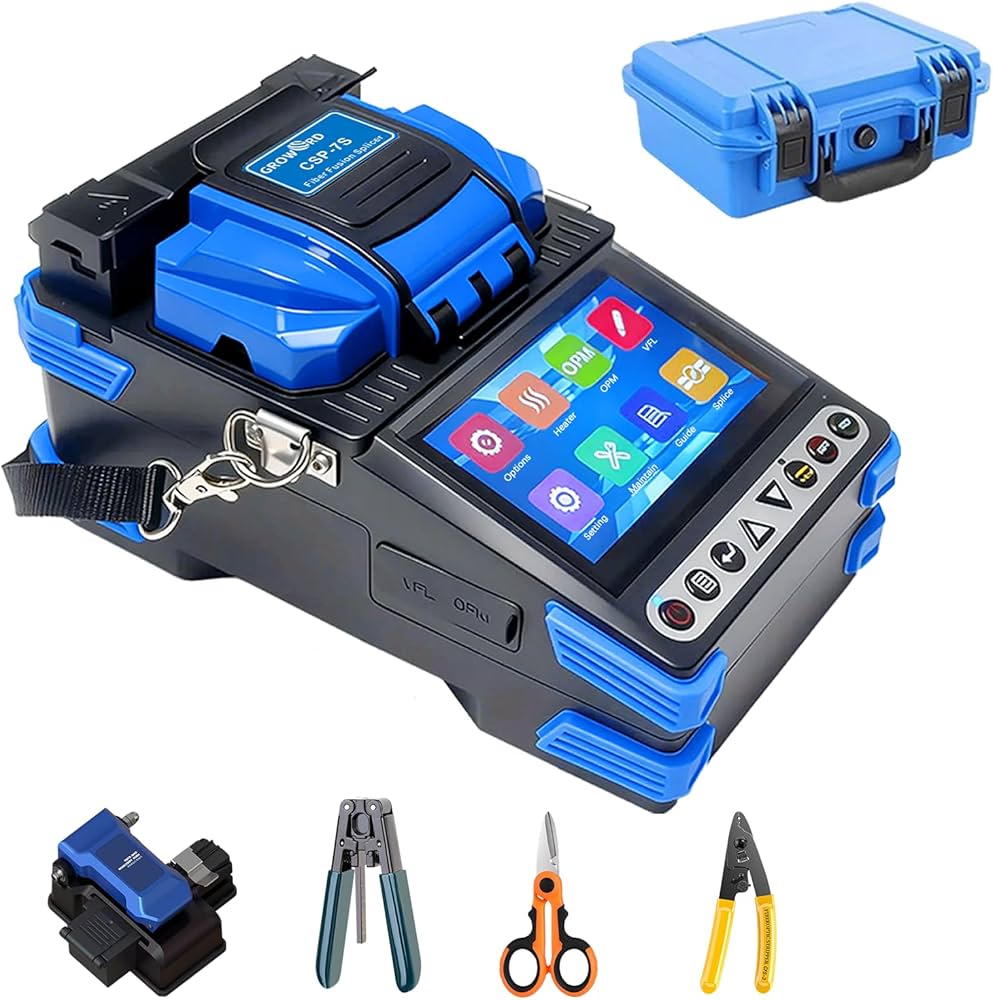

JAKARTA, inca-construction.co.id – Kabel fiber optik tidak bisa dipasang dalam satu potongan sepanjang puluhan kilometer. Ia harus disambung di banyak titik — dari central office ke ODP di lapangan, dari ODP ke rumah pelanggan, dan di berbagai titik transisi lainnya. Ada dua cara menyambung fiber. Pertama dengan konektor mekanis yang menambah insertion loss cukup besar — biasanya 0,3 hingga 0,5 dB per titik. Kedua dengan fusion splicing yang meleburkan dua ujung serat menjadi satu secara permanen, dengan loss rata-rata di bawah 0,02 dB. Untuk infrastruktur yang serius, pilihan jelas. Fusion splicer adalah alat yang mengerjakan sambungan itu dengan presisi tinggi dan konsistensi yang tidak bisa dicapai secara manual.
Enam Tahapan Proses Fusion Splicing
Setiap sambungan yang baik mengikuti urutan yang ketat. Melewatkan satu tahap bisa merusak hasil seluruh pekerjaan.
Tahap 1 — Pengupasan jaket: Jaket dan coating serat dikupas menggunakan stripping tool khusus hingga mencapai serat kaca telanjang. Panjang yang dikupas harus tepat sesuai spesifikasi fusion splicer yang digunakan.
Tahap 2 — Pembersihan: Serat yang sudah dikupas dibersihkan menggunakan alkohol isopropil 99% dan cotton swab bebas serat. Kontaminan sekecil apapun — debu, minyak dari jari — bisa menyebabkan loss yang tinggi. Oleh karena itu, tahap ini tidak boleh diabaikan meski terlihat sepele.
Tahap 3 — Pemotongan (cleaving): Ini adalah tahap paling kritis. Fiber cleaver memotong serat dengan permukaan yang rata sempurna dan tegak lurus 90 derajat. Potongan yang tidak rata langsung menyebabkan insertion loss yang tinggi — tidak ada cara memperbaikinya selain memotong ulang.
Tahap 4 — Penempatan dan alignment: Kedua ujung serat diletakkan dalam V-groove fusion splicer. Kamera dan algoritma image processing menganalisis kedua ujung. Fusion splicer modern kemudian menggerakkan salah satu serat secara mikro hingga kedua inti sejajar sempurna — proses yang disebut active core alignment.
Tahap 5 — Fusion: Busur listrik diaktifkan selama beberapa milidetik hingga detik. Suhu yang sangat tinggi meleburkan kedua ujung serat. Hasilnya adalah sambungan yang secara fisik merupakan satu serat kontinu — tidak ada batas yang bisa dideteksi secara fisik.
Tahap 6 — Proteksi sambungan: Sambungan yang baru selesai sangat rapuh. Heat shrink sleeve dipasang menutupi area sambungan dan dipanaskan dalam oven mini yang terintegrasi di fusion splicer. Sleeve menyusut dan melindungi sambungan dari tekanan mekanis.
Tiga Jenis Fusion Splicer
- Core alignment splicer — yang paling akurat. Dua kamera melihat langsung ke core serat dari dua sudut berbeda. Alignment berdasarkan posisi inti yang sebenarnya, bukan asumsi. Akibatnya, insertion loss yang dihasilkan sangat rendah dan konsisten. Ideal untuk backbone dan long-haul.
- Cladding alignment splicer — lebih cepat dan lebih terjangkau. Alignment berdasarkan cladding (lapisan luar). Mengasumsikan core selalu di tengah. Hasilnya sedikit kurang presisi, namun masih sangat baik untuk jaringan akses FTTH dengan volume sambungan yang sangat besar.
- Ribbon fusion splicer — dirancang khusus untuk menyambung fiber ribbon yang berisi 12 atau lebih serat sekaligus. Satu siklus fusion menyelesaikan 12 sambungan secara bersamaan. Karena itu, digunakan untuk deployment massal di data center dan jaringan metro.
Merek yang Dipercaya Teknisi Profesional
- Fujikura — merek Jepang yang paling sering disebut sebagai standar industri. Seri 70S dan 90S digunakan di hampir semua deployment profesional besar. Akurasi dan keandalannya sangat terbukti.
- Sumitomo Electric — merek Jepang lainnya dengan reputasi yang sama kuatnya, terutama untuk aplikasi telekomunikasi kelas carrier.
- INNO Instrument — merek Korea yang menawarkan kualitas sangat kompetitif dengan harga lebih terjangkau. Semakin banyak dipilih untuk deployment FTTH skala besar yang memerlukan banyak unit.
- Furukawa — juga dari Jepang, melengkapi deretan merek premium yang dominan di pasar profesional.
Perawatan yang Menentukan Umur Alat
Fusion splicer adalah instrumen presisi senilai puluhan juta rupiah. Perawatannya tidak boleh sembarangan.
Bersihkan electrode busur listrik secara berkala sesuai rekomendasi produsen — electrode kotor menyebabkan arc yang tidak stabil. Kalibrasi ulang saat berpindah ke lokasi dengan ketinggian atau suhu yang berbeda signifikan. Simpan selalu dalam case pelindung dan hindari benturan. Selain itu, bersihkan cermin dan lensa kamera menggunakan alat yang direkomendasikan — bukan tisu biasa.
Penyebab Kegagalan Sambungan dan Cara Mencegahnya
Teknisi yang berpengalaman tahu bahwa sebagian besar sambungan yang buruk bisa dicegah. Berikut penyebab paling umum dan cara mengatasinya:
Kontaminasi:
- Penyebab: serat tidak dibersihkan dengan benar sebelum dimasukkan ke fusion splicer
- Pencegahan: selalu bersihkan serat dengan alkohol isopropil 99% dan fiber cleaner khusus, bukan tisu biasa
Potongan serat yang tidak rata:
- Penyebab: fiber cleaver kotor, aus, atau tidak dikalibrasi dengan benar
- Pencegahan: bersihkan dan kalibrasi fiber cleaver secara berkala, ganti blade sesuai jadwal rekomendasi produsen
Alignment yang tidak sempurna:
- Penyebab: V-groove fusion splicer kotor atau ada serpihan serat yang mengganjal
- Pencegahan: bersihkan V-groove secara rutin menggunakan sikat khusus dan alkohol
Arc yang tidak konsisten:
- Penyebab: electrode kotor atau aus, perubahan ketinggian atau kelembapan yang signifikan
- Pencegahan: lakukan electrode cleaning dan arc calibration setiap pagi sebelum mulai bekerja
Proteksi yang tidak sempurna:
- Penyebab: heat shrink sleeve tidak dipanaskan cukup lama atau terlalu panas
- Pencegahan: ikuti waktu pemanasan yang direkomendasikan fusion splicer untuk setiap jenis sleeve
Tips Meningkatkan Produktivitas di Lapangan
Teknisi yang terampil tidak hanya menghasilkan sambungan yang baik, tetapi juga bekerja secara efisien:
- Siapkan semua alat dan bahan sebelum memulai — jangan cari-cari alat saat serat sudah dikupas karena debu bisa mengkontaminasi
- Tandai setiap serat sebelum memulai splicing untuk menghindari kebingungan saat menyimpan ke splice tray
- Gunakan fiber organizer untuk mengelola serat yang sudah di-splice dengan rapi sebelum memasukkannya ke splice tray
- Verifikasi setiap sambungan dengan estimasi loss di layar fusion splicer — jika di atas 0,1 dB, pertimbangkan untuk mengulang
- Lakukan pengukuran OTDR setelah semua sambungan selesai untuk verifikasi final sebelum penutupan closure
Kesimpulan
Fusion splicer adalah investasi peralatan yang tidak bisa dikompromikan bagi kontraktor fiber dan operator telekomunikasi yang serius. Sambungan dengan insertion loss mendekati nol, dikerjakan secara otomatis dalam hitungan detik, menjadikannya tulang punggung pembangunan infrastruktur fiber modern. Semakin masifnya ekspansi FTTH dan 5G yang bergantung penuh pada fiber menjadikan permintaan terhadap alat ini — dan teknisi yang terampil menggunakannya — terus meningkat setiap tahunnya.
