JAKARTA, incabroadband.co.id – Optical Distribution Network merupakan bagian penting dalam infrastruktur telekomunikasi yang bertugas menyalurkan sinyal optik dari pusat penyedia layanan menuju lokasi pengguna. Keberadaan jaringan ini memungkinkan koneksi internet, komunikasi suara, video, dan berbagai layanan digital dikirim melalui serat optik dengan kapasitas tinggi serta tingkat kestabilan yang lebih baik.
Ketika masyarakat mengakses layanan internet berbasis fiber, data tidak langsung berpindah dari pusat operator menuju perangkat di rumah atau kantor. Sinyal harus melewati sejumlah jalur, perangkat pembagi, titik sambungan, dan kabel distribusi sebelum mencapai tujuan. Seluruh rangkaian pasif tersebut dikenal sebagai Optical Distribution Network atau ODN.
Peran ODN semakin penting seiring bertambahnya kebutuhan terhadap koneksi cepat. Aktivitas seperti konferensi video, penggunaan penyimpanan cloud, streaming beresolusi tinggi, sistem keamanan berbasis kamera, hingga pengoperasian perangkat Internet of Things membutuhkan jaringan yang mampu mengirimkan data secara stabil.
Berbeda dari jaringan berbasis kabel tembaga, ODN memanfaatkan cahaya sebagai media pembawa informasi. Pendekatan ini memungkinkan data dikirim dalam jumlah besar dengan penurunan kualitas sinyal yang relatif rendah, terutama pada jalur komunikasi jarak jauh.
Posisi ODN dalam Arsitektur Jaringan Fiber

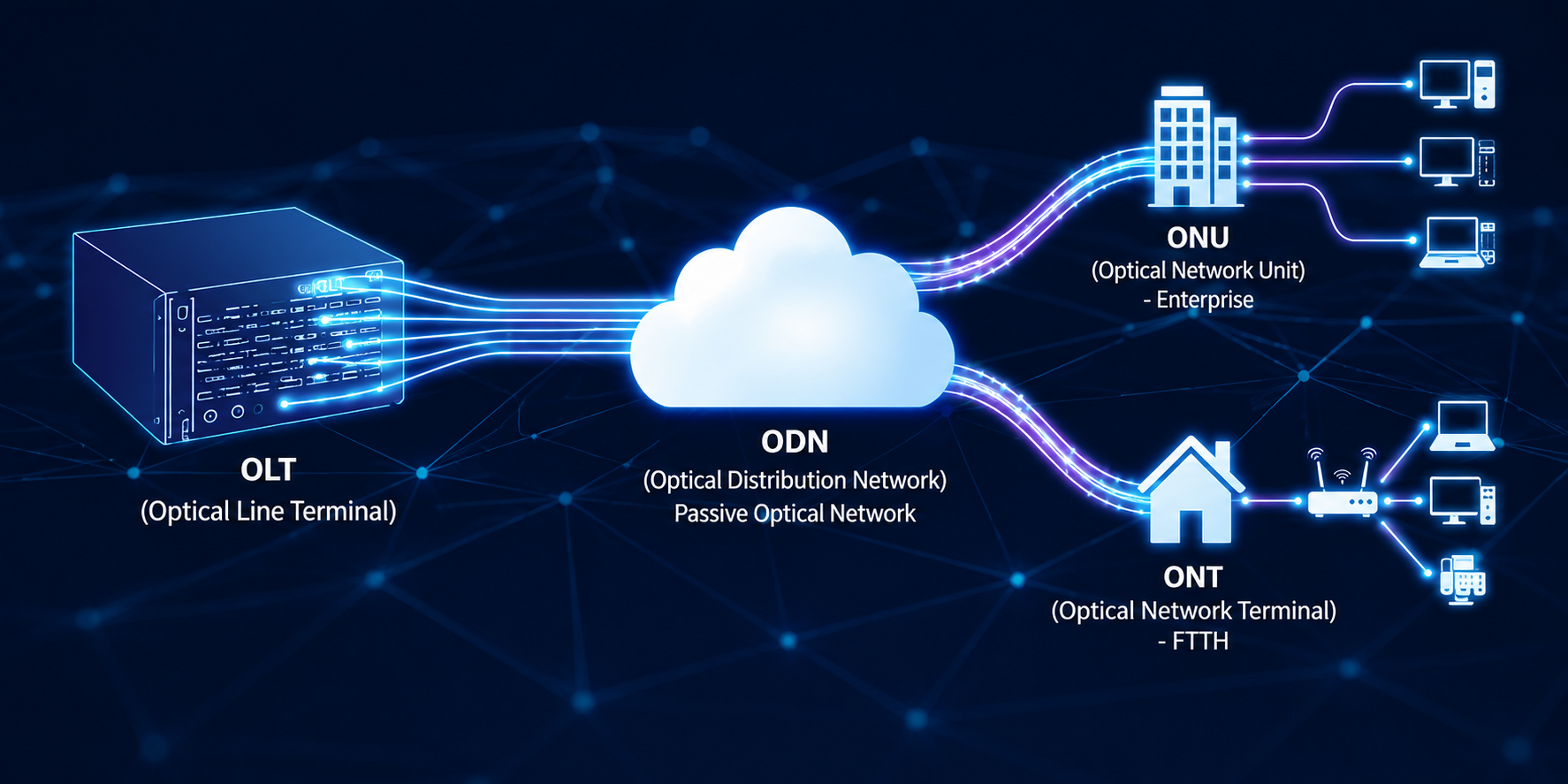

Optical Distribution Network berada di antara perangkat pusat milik operator dan perangkat terminasi yang digunakan pelanggan. Jaringan ini menjadi jalur fisik yang membawa sinyal optik menuju banyak titik layanan.
Dalam arsitektur Passive Optical Network, alur koneksi umumnya melibatkan:
- Optical Line Terminal di sisi penyedia layanan.
- Kabel feeder sebagai jalur utama.
- Optical Distribution Cabinet sebagai titik distribusi.
- Optical splitter untuk membagi sinyal.
- Kabel distribusi menuju wilayah pelanggan.
- Kabel drop yang terhubung ke bangunan.
- Optical Network Terminal di sisi pengguna.
Setiap komponen menjalankan fungsi tertentu. Apabila salah satu bagian mengalami gangguan, kualitas layanan pada satu atau beberapa pelanggan dapat ikut terpengaruh.
Karena menggunakan banyak komponen pasif, ODN tidak memerlukan sumber listrik pada sebagian besar titik distribusinya. Karakteristik tersebut membantu menyederhanakan pemeliharaan dan menekan kebutuhan energi di lapangan.
Perjalanan Sinyal dari Operator hingga Pengguna
Sinyal optik bermula dari Optical Line Terminal yang berada di sentral atau pusat jaringan. Perangkat tersebut mengubah data layanan menjadi sinyal cahaya dan mengirimkannya melalui kabel feeder.
Setelah menempuh jalur utama, sinyal tiba di titik distribusi. Optical splitter kemudian membagi satu sinyal menjadi beberapa jalur sehingga satu port layanan dapat digunakan untuk melayani banyak pelanggan.
Proses distribusinya dapat digambarkan melalui tahapan berikut:
- Data diproses oleh perangkat pusat operator.
- Sinyal dikonversi menjadi cahaya.
- Kabel feeder membawa sinyal menuju area layanan.
- Splitter membagi sinyal ke beberapa jalur distribusi.
- Kabel distribusi mengarah ke lingkungan pelanggan.
- Kabel drop menghubungkan jaringan dengan bangunan.
- Perangkat terminasi mengubah sinyal menjadi koneksi yang dapat digunakan.
Meskipun sinyal dibagi ke banyak pelanggan, sistem dirancang agar kapasitas dan kualitas layanan tetap memenuhi kebutuhan yang telah ditentukan oleh operator.
Elemen Fisik yang Membentuk Optical Distribution Network
ODN bukan sebuah perangkat tunggal, melainkan gabungan berbagai komponen fiber optik yang tersusun menjadi satu jaringan.
Kabel Feeder
Kabel feeder membawa sinyal dari pusat jaringan menuju titik distribusi utama. Kapasitas serat pada kabel ini biasanya lebih besar karena harus melayani suatu wilayah.
Optical Distribution Cabinet
Kabinet distribusi menjadi tempat pengelolaan, penyambungan, dan pembagian jalur fiber. Komponen ini memudahkan teknisi mengatur koneksi tanpa harus mengubah jalur utama secara keseluruhan.
Optical Splitter
Splitter membagi daya sinyal optik dari satu jalur menjadi beberapa keluaran. Perangkat pasif ini tidak memerlukan listrik untuk menjalankan fungsinya.
Kabel Distribusi
Kabel distribusi meneruskan sinyal dari kabinet atau titik pembagi menuju area yang lebih dekat dengan pelanggan.
Optical Distribution Point
Titik ini biasanya ditempatkan di lingkungan permukiman, gedung, tiang, atau area tertentu. Fungsinya sebagai penghubung antara kabel distribusi dan kabel pelanggan.
Kabel Drop
Kabel drop merupakan jalur terakhir yang menghubungkan jaringan operator dengan rumah, kantor, atau bangunan pengguna.
Konektor dan Sambungan Fiber
Konektor, adaptor, closure, serta sambungan hasil splicing menjaga kesinambungan jalur optik. Kebersihan dan kualitas pemasangan komponen tersebut sangat memengaruhi performa jaringan.
Mengapa Perencanaan Redaman Menjadi Krusial?
Cahaya yang bergerak melalui serat optik tetap mengalami pengurangan daya. Penurunan tersebut disebut redaman atau attenuation. Setiap kabel, konektor, splitter, dan sambungan memberikan tambahan redaman pada jalur transmisi.
Sebelum jaringan dibangun, teknisi perlu menghitung optical power budget. Perhitungan ini memastikan daya sinyal yang diterima perangkat pengguna masih berada dalam batas operasional.
Beberapa penyebab peningkatan redaman meliputi:
- Kabel yang terlalu panjang.
- Rasio pembagian splitter yang besar.
- Sambungan fiber kurang sempurna.
- Konektor kotor atau rusak.
- Tekukan kabel melebihi batas aman.
- Kualitas material yang tidak sesuai standar.
Perencanaan yang kurang tepat dapat menyebabkan koneksi tidak stabil, penurunan kecepatan, atau bahkan kegagalan perangkat dalam menerima sinyal.
Desain ODN untuk Berbagai Kondisi Wilayah
Tidak semua Optical Distribution Network menggunakan rancangan yang sama. Kepadatan pelanggan, kondisi geografis, jenis bangunan, dan rencana pengembangan wilayah memengaruhi desain jaringan.
Di kawasan perkotaan, operator dapat menggunakan jalur dengan banyak titik distribusi karena jarak antarpelanggan relatif dekat. Pada wilayah pedesaan, jalur fiber mungkin harus menjangkau area yang lebih luas dengan jumlah pelanggan yang lebih sedikit.
Gedung bertingkat juga membutuhkan pendekatan berbeda. Kabel dapat diarahkan melalui ruang telekomunikasi, riser gedung, dan titik distribusi pada setiap lantai. Sementara itu, kawasan industri mungkin membutuhkan perlindungan kabel tambahan untuk menghadapi getaran, suhu, debu, atau aktivitas operasional berat.
Desain yang baik tidak hanya mempertimbangkan kebutuhan saat ini, tetapi juga menyediakan kapasitas untuk penambahan pelanggan pada masa mendatang.
Dampak Kualitas Instalasi terhadap Performa Jaringan
Kemampuan fiber optik yang tinggi tidak akan memberikan hasil maksimal apabila pemasangannya dilakukan tanpa standar yang tepat. Kesalahan kecil pada proses instalasi dapat menghasilkan gangguan yang sulit ditemukan.
Teknisi perlu memastikan bahwa:
- Jalur kabel memiliki perlindungan yang memadai.
- Radius tekukan tetap berada dalam batas aman.
- Penyambungan dilakukan dengan alat yang sesuai.
- Konektor dibersihkan sebelum digunakan.
- Setiap inti fiber diberi identitas yang jelas.
- Hasil pengukuran dicatat dalam dokumentasi jaringan.
Pengujian menggunakan optical power meter membantu mengukur daya sinyal, sedangkan Optical Time Domain Reflectometer dapat digunakan untuk mengetahui lokasi sambungan, redaman, atau kerusakan di sepanjang kabel.
Dokumentasi juga memiliki peran besar. Data mengenai rute kabel, nomor inti fiber, posisi splitter, dan identitas pelanggan mempercepat proses penanganan ketika terjadi gangguan.
ODN dan Pertumbuhan Ekosistem Digital
Optical Distribution Network mendukung lebih dari sekadar akses internet rumah. Infrastruktur ini dapat digunakan untuk menghubungkan kantor, sekolah, fasilitas kesehatan, pusat pemerintahan, kamera pengawas, menara telekomunikasi, dan layanan kota pintar.
Kapasitas fiber yang besar membuat ODN relevan untuk menghadapi pertumbuhan trafik data. Ketika kebutuhan pelanggan meningkat, operator dapat meningkatkan perangkat aktif atau mengoptimalkan arsitektur jaringan tanpa selalu mengganti seluruh jalur fiber yang sudah terpasang.
Keunggulan tersebut menjadikan pembangunan ODN sebagai investasi jangka panjang. Infrastruktur yang direncanakan dengan baik dapat digunakan selama bertahun-tahun, selama kondisi kabel dan komponen pasif tetap terjaga.
Kesimpulan
Optical Distribution Network adalah jaringan distribusi pasif yang membawa sinyal cahaya dari pusat operator menuju perangkat pelanggan. Infrastruktur ini terdiri atas kabel feeder, kabinet distribusi, splitter, kabel distribusi, titik terminasi, kabel drop, dan berbagai komponen sambungan fiber.
Keandalan ODN sangat dipengaruhi oleh rancangan jalur, perhitungan redaman, kualitas material, ketepatan instalasi, dan pemeliharaan jaringan. Dengan pengelolaan yang baik, ODN dapat menyediakan koneksi berkapasitas tinggi, stabil, hemat energi, dan mudah dikembangkan.
Di tengah meningkatnya penggunaan layanan berbasis internet, Optical Distribution Network menjadi fondasi penting yang memungkinkan konektivitas fiber optik menjangkau rumah, gedung, kawasan industri, dan berbagai fasilitas publik secara efisien.
