JAKARTA, incabroadband.co.id – Di dalam setiap jaringan FTTH yang melayani ratusan atau ribuan pelanggan dari satu titik central office, ada komponen kecil yang bekerja tanpa suara, tanpa daya listrik, dan tanpa pemeliharaan — namun perannya sangat menentukan kualitas sinyal yang sampai ke setiap pelanggan. Komponen itu adalah optical fiber splitter. Tanpanya, operator harus menarik satu kabel fiber terpisah dari central office ke setiap rumah pelanggan — sebuah pendekatan yang tidak mungkin dilakukan secara ekonomis dalam skala besar.
Optical fiber splitter adalah komponen pasif optik yang membagi atau menggabungkan sinyal cahaya dari satu serat input menjadi beberapa serat output — atau sebaliknya. Selain itu, proses ini terjadi sepenuhnya secara optis tanpa konversi ke sinyal listrik, tanpa komponen aktif, dan tanpa memerlukan sumber daya eksternal apapun. Inilah yang menjadikan optical fiber splitter sebagai fondasi dari arsitektur Passive Optical Network yang efisien dan andal.
Cara Kerja Optical Fiber Splitter
Optical fiber splitter bekerja berdasarkan prinsip optik gelombang (wave optics). Ketika dua atau lebih serat optik didekatkan secara sangat presisi, medan evanescent cahaya dari satu serat bisa merembes ke serat lainnya — proses yang disebut evanescent coupling. Dengan mengontrol jarak dan panjang zona coupling ini, persentase cahaya yang berpindah ke setiap serat output bisa dikontrol dengan sangat presisi.
Dalam praktiknya, ada dua teknologi fabrikasi yang berbeda yang menghasilkan mekanisme ini dengan cara yang berbeda:
Teknologi FBT (Fused Biconical Taper): Dua atau lebih serat optik dipanaskan dan ditarik bersama hingga zona coupling terbentuk secara fisik. Selain itu, proses pemanasan dan penarikan ini sangat presisi dan dikontrol komputer untuk mencapai rasio split yang diinginkan. FBT adalah teknologi yang lebih tua dan lebih murah, namun memiliki keterbatasan pada rasio split tinggi dan rentang panjang gelombang yang lebih sempit.
Teknologi PLC (Planar Lightwave Circuit): Menggunakan proses fabrikasi semikonduktor (lithografi) untuk membuat waveguide optik di atas substrat silika — mirip cara pembuatan chip komputer. Dengan demikian, semua jalur optik, termasuk junction splitting, difabrikasi secara simultan dengan presisi yang sangat tinggi. PLC menghasilkan pembagian sinyal yang sangat merata ke semua output, mendukung rasio split hingga 1:128, dan bekerja pada rentang panjang gelombang yang sangat luas (1260-1650nm).
Jenis-Jenis Optical Fiber Splitter
Optical fiber splitter tersedia dalam berbagai konfigurasi untuk berbagai kebutuhan jaringan:
Berdasarkanteknologi:
- FBT Splitter: Lebih murah, cocok untuk rasio rendah (1:2, 1:4, 1:8). Performa menurun pada rentang panjang gelombang lebar dan suhu ekstrem.
- PLC Splitter: Lebih mahal namun sangat superior untuk rasio tinggi, keseragaman pembagian, dan keandalan jangka panjang. Pilihan utama untuk jaringan GPON modern.
Berdasarkan kemasan (packaging):
- Bare fiber splitter: Hanya chip PLC atau zona FBT tanpa kemasan pelindung. Digunakan dalam proses fabrikasi dan integrasi lanjutan.

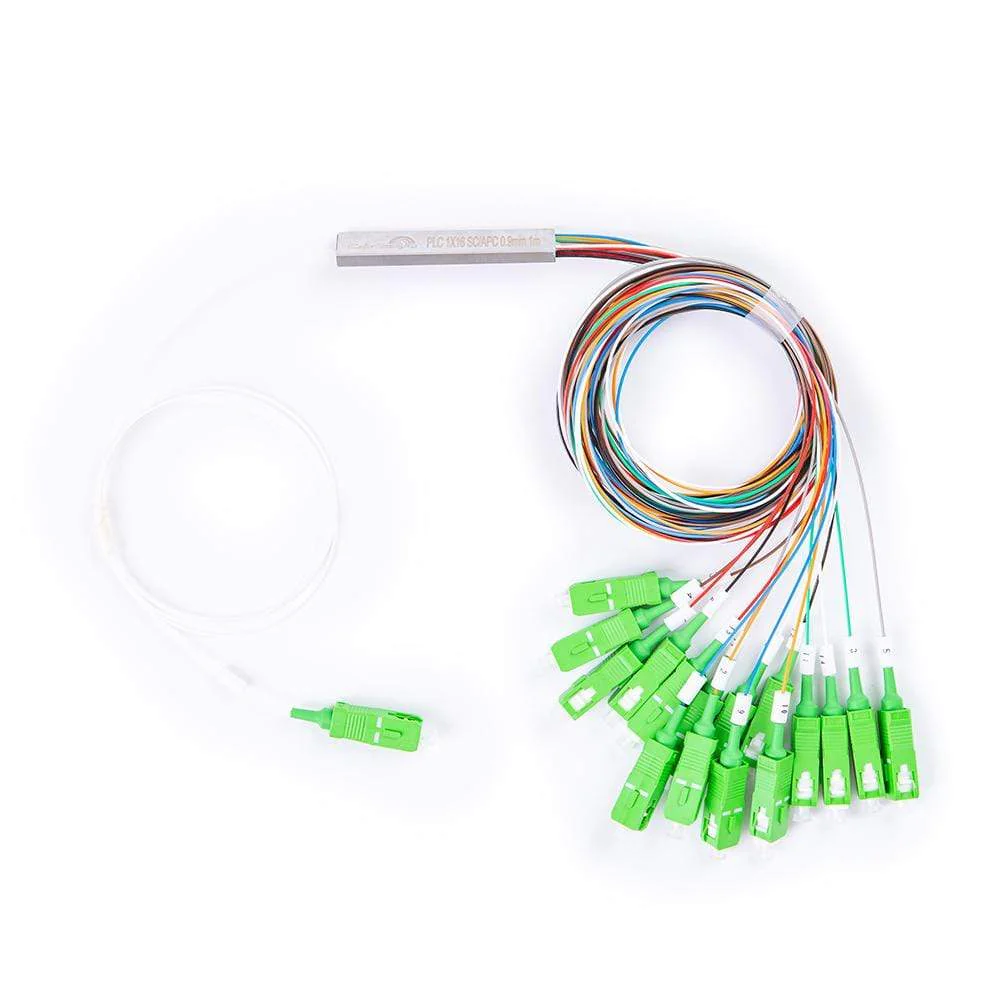

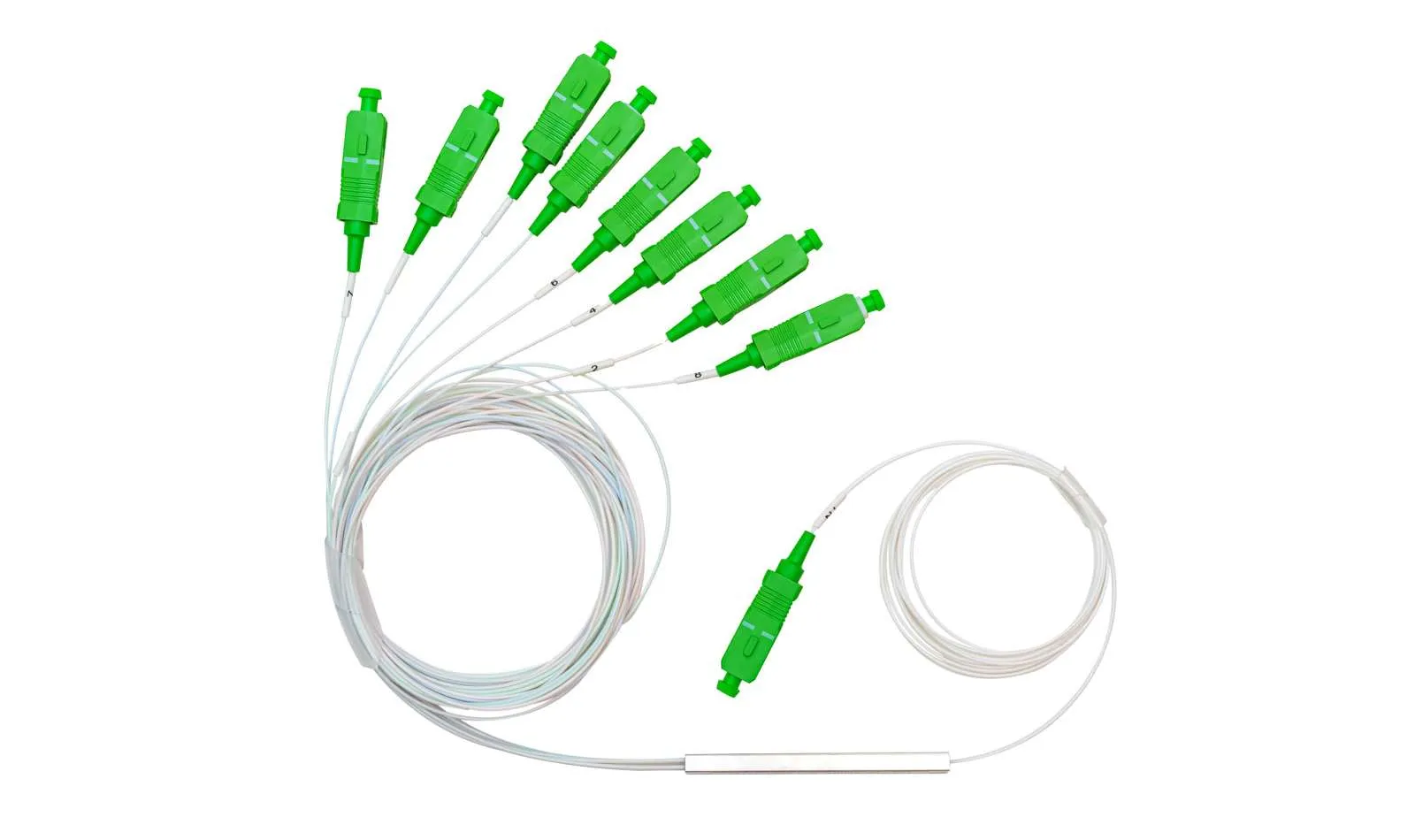

- Mini module splitter: Chip PLC dalam kemasan plastik kompak. Cocok untuk dipasang di dalam closure atau ODP dengan ruang terbatas.
- Cassette splitter: PLC dalam kemasan kaset standar yang bisa dipasang langsung ke ODF atau patch panel. Selain itu, sangat memudahkan manajemen kabel karena semua port sudah dalam posisi siap.
- Rack-mount splitter: Modul splitter dalam format 1U atau 2U rack untuk dipasang di dalam kabinet ODC yang terstandar.
Berdasarkan rasio split:
- 1:2 — Kehilangan sinyal sekitar 3,7 dB
- 1:4 — Kehilangan sekitar 7,2 dB
- 1:8 — Kehilangan sekitar 10,5 dB
- 1:16 — Kehilangan sekitar 13,7 dB
- 1:32 — Kehilangan sekitar 17,1 dB (paling umum untuk GPON)
- 1:64 — Kehilangan sekitar 20,6 dB
- 1:128 — Kehilangan sekitar 23,5 dB
Penempatan Optical Fiber Splitter dalam Jaringan FTTH
Dalam desain jaringan FTTH, optical fiber splitter umumnya ditempatkan dalam konfigurasi bertingkat (cascaded):
Tingkat pertama di ODC (Optical Distribution Cabinet): Splitter rasio 1:4 atau 1:8 yang membagi sinyal dari feeder cable utama menjadi beberapa cabang distribusi.
Tingkat kedua di ODP (Optical Distribution Point): Splitter rasio 1:8 atau 1:16 yang membagi sinyal lebih lanjut ke arah kelompok pelanggan. ODP biasanya dipasang di tiang listrik, tembok gedung, atau kotak distribusi di dekat kelompok rumah.
Kombinasi total split ratio dari kedua tingkat harus diperhitungkan dalam link budget keseluruhan. Misalnya, splitter 1:4 di ODC dikombinasikan dengan splitter 1:8 di ODP menghasilkan total split ratio efektif 1:32 — yang menghasilkan kehilangan sinyal sekitar 17 dB hanya dari kedua splitter.
Standar Kualitas Optical Fiber Splitter
Beberapa parameter kunci yang menentukan kualitas optical fiber splitter:
- Insertion Loss: Kehilangan sinyal rata-rata dari input ke setiap output. Semakin rendah semakin baik.
- Uniformity: Perbedaan insertion loss antar port output. PLC splitter jauh lebih unggul dalam uniformity dibanding FBT.
- Return Loss: Besar sinyal yang dipantulkan kembali ke sumber — harus sangat kecil untuk mencegah gangguan pada laser OLT.
- Directivity: Isolasi antar port output — mencegah sinyal dari satu pelanggan “bocor” ke pelanggan lain.
- Operating temperature range: Rentang suhu operasional yang menentukan apakah splitter bisa digunakan di lingkungan outdoor yang ekstrem.
Kesimpulan
Optical fiber splitter adalah komponen yang perannya sangat fundamental dalam jaringan FTTH modern, namun sering tidak mendapat perhatian yang setara dengan perangkat aktif seperti OLT dan ONT. Pemilihan jenis splitter yang tepat — antara FBT dan PLC, rasio split yang sesuai, dan kemasan yang tepat untuk lokasi pemasangan — sangat menentukan kualitas dan keandalan jaringan yang dibangun. Selain itu, dengan meningkatnya kebutuhan jaringan menuju XGS-PON dan NG-PON2, kualitas optical fiber splitter yang baik akan semakin kritis untuk mendukung standar performa yang lebih tinggi.
