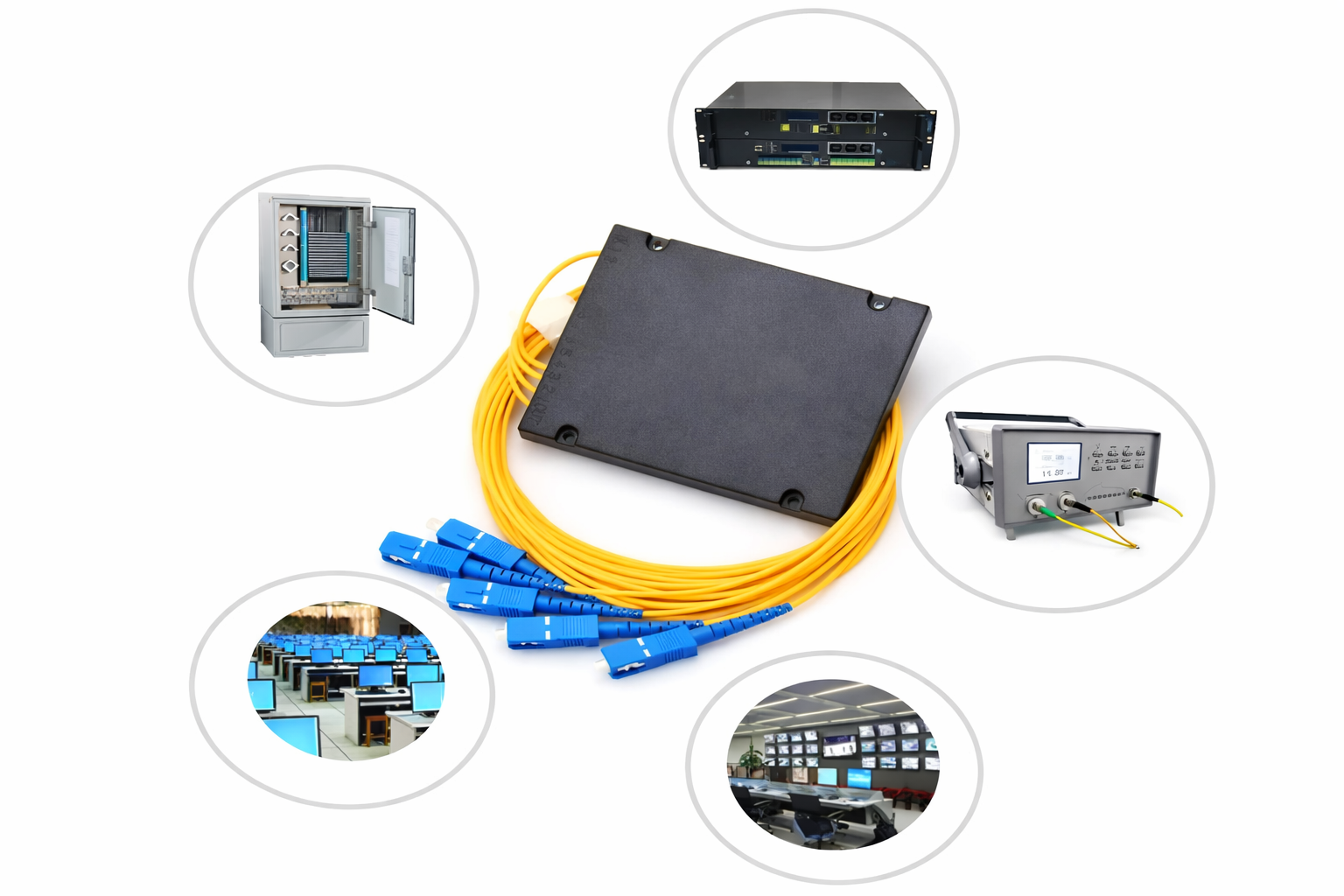

JAKARTA, incabroadband.co.id – Di balik koneksi internet fiber optik yang dinikmati jutaan rumah tangga Indonesia setiap harinya, tersembunyi sebuah komponen pasif yang sangat sederhana namun sangat krusial. Komponen itu adalah splitter fiber optic — sebuah perangkat kecil yang tidak membutuhkan daya listrik sama sekali, namun mampu membagi sinyal cahaya dari satu kabel fiber menjadi banyak cabang sekaligus. Tanpa splitter, jaringan fiber optik modern yang melayani ratusan hingga ribuan pengguna dalam satu area tidak akan bisa terwujud dengan efisiensi biaya seperti yang ada saat ini.
Splitter fiber optic adalah komponen pasif jaringan yang berfungsi membagi atau menggabungkan sinyal optik dari satu input menjadi beberapa output — atau sebaliknya. Proses ini terjadi murni melalui manipulasi cahaya tanpa melibatkan konversi ke sinyal listrik, tanpa komponen aktif, dan tanpa sumber daya eksternal. Selain itu, sifat pasifnya menjadikan splitter sangat andal karena tidak ada komponen yang bisa aus atau rusak akibat fluktuasi listrik.
Cara Kerja Splitter Fiber Optic
Splitter fiber optic bekerja berdasarkan prinsip optik gelombang — sebuah cabang ilmu yang mempelajari perilaku cahaya saat merambat melalui material bening dengan indeks bias tertentu.
Di dalam splitter, serat optik input dan output digabungkan melalui dua mekanisme utama. Pertama, pada tipe Fused Biconical Taper (FBT), dua atau lebih serat optik dipanaskan dan ditarik bersama hingga intinya menyatu di satu titik. Saat cahaya melewati titik penyatuan ini, sebagian energi berpindah ke serat di sebelahnya melalui efek evanescent coupling. Adapun rasio pembagian ditentukan oleh panjang dan sudut penyatuan serat.
Kedua, pada tipe Planar Lightwave Circuit (PLC), cahaya dibagi menggunakan waveguide yang difabrikasi di atas substrat silika menggunakan teknik lithografi — mirip cara pembuatan chip komputer. Dengan demikian, teknologi PLC menghasilkan pembagian yang jauh lebih merata untuk rasio tinggi seperti 1:32 atau 1:64.
Jenis-Jenis Splitter Fiber Optic
Ekosistem splitter fiber optic terdiri dari beberapa varian yang dipilih berdasarkan kebutuhan jaringan:
- FBT Splitter (Fused Biconical Taper): Teknologi lebih tua namun masih banyak digunakan untuk rasio rendah seperti 1:2 dan 1:4. Biaya produksinya lebih rendah. Kelemahannya adalah kehilangan sinyal yang tidak merata antar port output.
- PLC Splitter (Planar Lightwave Circuit): Teknologi terkini yang mendominasi jaringan modern. Pembagian sinyalnya sangat merata ke semua port output dan mendukung rasio hingga 1:64 bahkan 1:128. Selain itu, perangkat ini bekerja optimal pada rentang panjang gelombang 1260-1650nm.
- Mini PLC Splitter: Versi kompak dari PLC splitter dalam kemasan yang sangat kecil. Populer untuk instalasi dalam optical distribution frame (ODF) atau closure yang ruangannya terbatas.
- Cassette/Module Splitter: PLC splitter yang sudah dikemas dalam kaset atau modul standar yang langsung bisa dipasang di rack atau ODF. Memudahkan instalasi dan manajemen kabel.
- Bare Fiber Splitter: Splitter tanpa kemasan pelindung, hanya serat optik dan chip PLC yang terbungkus lapisan tipis. Digunakan dalam proses fabrikasi dan integrasi tingkat lanjut.
Rasio Pembagian dan Dampaknya pada Sinyal Splitter Fiber Optic
Salah satu parameter terpenting splitter adalah rasio pembagian — berapa banyak output yang dihasilkan dari satu input. Rasio yang umum digunakan dalam jaringan FTTH Indonesia antara lain:
- 1:2 — Kehilangan sinyal sekitar 3,7 dB. Digunakan di segmen distribusi utama.
- 1:4 — Kehilangan sekitar 7,2 dB. Untuk segmen distribusi menengah.
- 1:8 — Kehilangan sekitar 10,5 dB. Umum di junction box area perumahan.
- 1:16 — Kehilangan sekitar 13,7 dB. Untuk distribusi ke blok atau kluster rumah.
- 1:32 — Kehilangan sekitar 17,1 dB. Rasio paling umum untuk koneksi langsung ke ONT pelanggan.
- 1:64 — Kehilangan sekitar 20,6 dB. Digunakan pada jaringan dengan optical budget yang sangat besar.
Setiap kali sinyal dibagi, sebagian daya optik hilang — ini adalah hukum fisika yang tidak bisa dihindari. Oleh karena itu, desain jaringan FTTH harus memperhitungkan total kehilangan sinyal dari semua splitter dalam jalur agar sinyal yang sampai ke perangkat ONT pelanggan masih di atas ambang sensitivitas penerima.
Penerapan Splitter Fiber Optic dalam Jaringan FTTH
Dalam arsitektur jaringan FTTH (Fiber To The Home) standar, splitter fiber optic umumnya ditempatkan dalam dua atau tiga tingkat yang disebut cascaded splitting:
- Splitter tingkat pertama ditempatkan di Optical Distribution Cabinet (ODC) di area persimpangan jalan utama. Biasanya rasio 1:4 atau 1:8 yang membagi sinyal dari Central Office ke beberapa zona distribusi.
- Splitter tingkat kedua ditempatkan di Optical Distribution Point (ODP) yang lebih dekat ke pelanggan — biasanya di tiang listrik, tembok gedung, atau kotak distribusi di gang perumahan. Rasio 1:8 atau 1:16 yang membagi sinyal ke kelompok pelanggan.
- Splitter tingkat ketiga (opsional) kadang ditambahkan di ODP atau bahkan di dalam gedung untuk menjangkau lebih banyak unit apartemen atau ruko dari satu titik distribusi.
Selain itu, total rasio pembagian dari semua splitter dalam satu jalur harus diperhitungkan dalam link budget agar kualitas sinyal tetap terjaga.
Kesimpulan Splitter Fiber Optic
Splitter fiber optic adalah komponen yang perannya sangat fundamental dalam jaringan internet modern meskipun sering tidak mendapat perhatian. Kemampuannya membagi sinyal optik ke banyak pengguna tanpa daya listrik dan dengan keandalan yang sangat tinggi menjadikannya tulang punggung arsitektur jaringan FTTH yang efisien secara biaya. Memahami jenis, rasio pembagian, dan cara penempatan splitter yang tepat adalah pengetahuan esensial bagi setiap profesional jaringan telekomunikasi.
